KJX ENGINEERING GUIDE · 01

Arduino 传感器课程包交付清单

让课程、接线、示例程序、物料包和课堂验收使用同一版本号。

本站流程 · 可按课程定制 入门 预计 每课时 30–45 分钟 核查 2026-08-09
查看对应方案与 BOM 商城搜索 Arduino

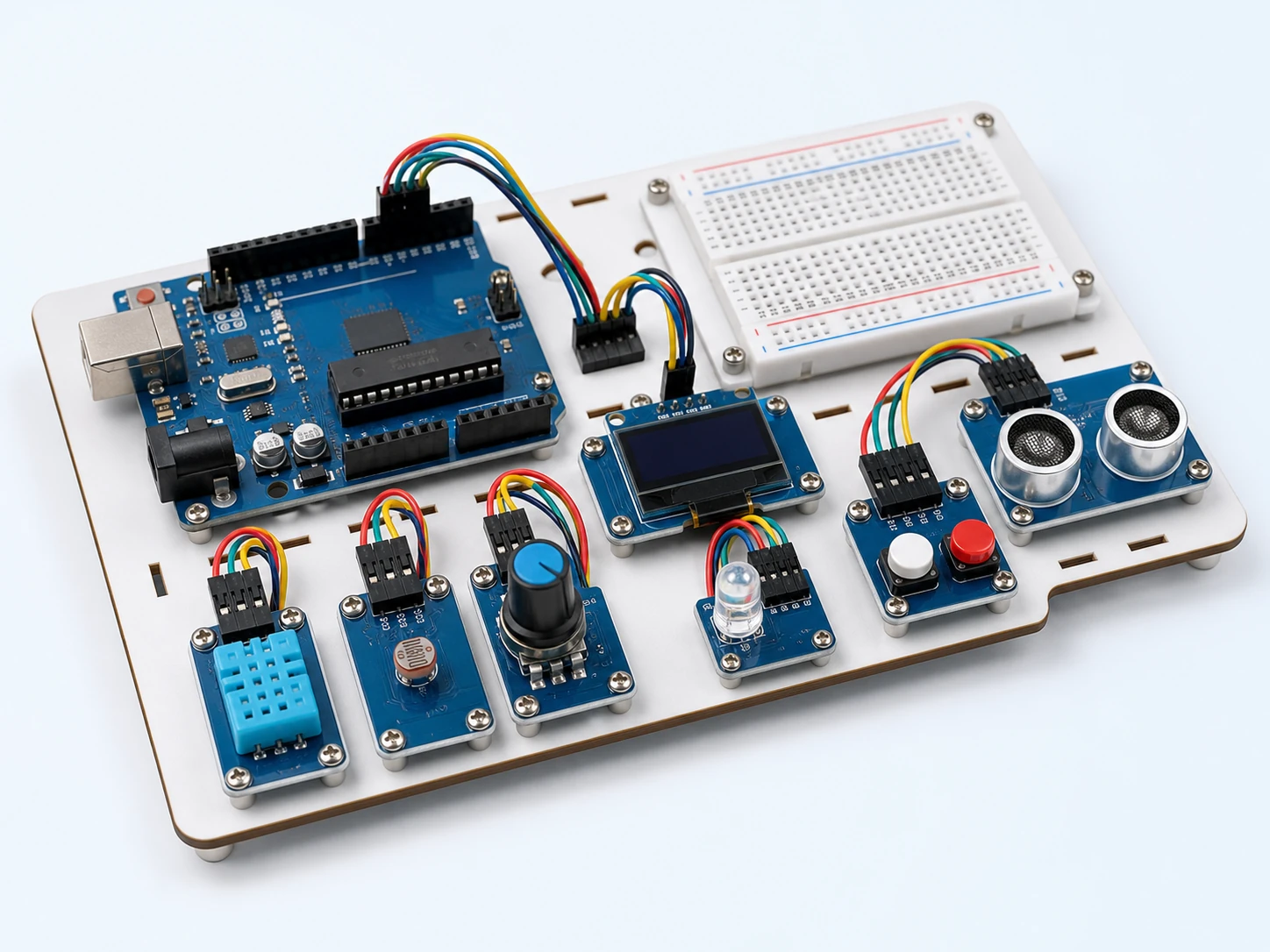

Arduino 兼容模块化传感教学台原创方案效果图 原创方案效果图 · Arduino 兼容模块化传感教学台
使用边界：本页是可简芯原创工程检查流程，不是第三方教程改名，也不代表所有同名板卡已实测通过。当前适用于：UNO 兼容板、基础数字/模拟/I²C 传感器和执行器。正式交付前须把目标板卡、固件、外设批次和验收结果写入订单或技术协议。

准备与目标

适用范围UNO 兼容板、基础数字/模拟/I²C 传感器和执行器
当前状态本站流程 · 可按课程定制；不得直接当作量产验证结论

开始前准备

  • 明确课程年龄和课时
  • 兼容板型号
  • 统一线材颜色
  • 教师端测试机

完成后应得到

  • 物料与课程一一对应
  • 接线错误可快速定位
  • 课堂结果可量化验收

01 · 物料包冻结

每个实验只保留必要物料并标记可替代项。

3 个步骤
  1. 按课时建立独立 BOM。
  2. 统一主控、线材和模块接口。
  3. 给替代料记录接线和库差异。
✓ 数量与课时一致✓ 替代料有说明✓ 备品比例已确认

02 · 教学资料

接线图、代码和现象必须使用相同版本。

3 个步骤
  1. 先写学习目标和安全提醒。
  2. 接线按电源、地、信号排序。
  3. 代码只保留本课概念并提供预期输出。
✓ 接线图可独立理解✓ 程序可编译✓ 预期现象明确

03 · 课堂验收

用最小检查表减少教师现场排障时间。

3 个步骤
  1. 上课前抽检物料和电脑环境。
  2. 按电源、串口、接线、程序四步排障。
  3. 记录成功率、故障类型和耗时。
✓ 抽检记录完整✓ 常见故障有处理卡✓ 课程反馈可追踪

故障定位

现象常见原因建议动作
同一代码部分套件失败模块批次、库版本或接线定义不同对比失败套件的物料标签和测试记录，不直接更换整套代码。

验收与归档

  • 课时 BOM 已冻结
  • 示例可在教师机编译
  • 接线和安全提示完整
  • 备品与课堂反馈机制已建立

建议随订单保存：板卡/PCB 版本、固件与依赖版本、BOM 修订号、操作人、测试日期、原始日志、异常样本和最终结论。图片演示不能替代这些记录。
