原创方案效果图
RP2040 墨水屏终端形态

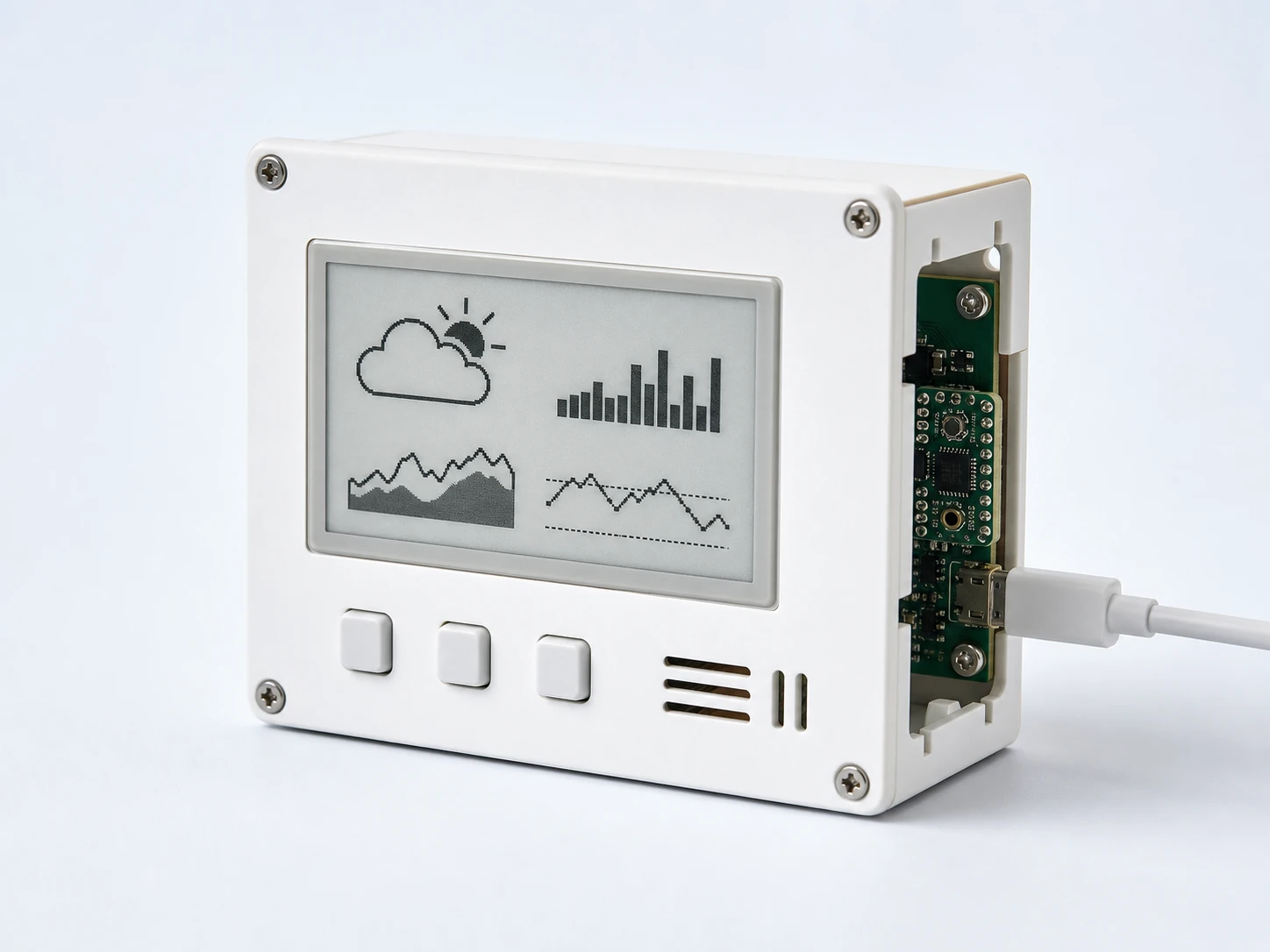

原创生成的装配效果图，用于说明电子纸、按键、传感开孔与外壳关系；不是现货整机实拍。
来源：可简芯方案设计资料
使用边界：original_generated；仅用于方案沟通，正式交付以 BOM、样机和测试记录为准
使用边界：original_generated；仅用于方案沟通，正式交付以 BOM、样机和测试记录为准
以 RP2040 兼容主控、2.13 英寸电子纸和环境传感器组成的桌面信息终端参考方案。重点验证低功耗刷新、温湿度/气压采集、按键交互和结构装配；联网、时钟或电池版本作为选配，不把效果图描述成现货整机。
本页是采购规划与功能原型参考，不代表完整开源工程、实物验证结果或可直接量产方案。涉及电池、门锁、人体数据、联网控制等功能时，须另行完成安全、可靠性与合规验证。
图片边界：原创生成的装配效果图，用于说明电子纸、按键、传感开孔与外壳关系；不是现货整机实拍。
实际交付范围、源文件、样机数量、测试项目和知识产权归属以双方确认的合同或技术协议为准。
推荐阶段：方案选型 → BOM 核对 → 样品验证 → 批量评估
验收点用于立项沟通，不自动构成性能承诺；量化指标、测试条件、样本范围和判定标准须在技术协议中写明。
教程不复制第三方整站内容。每篇手册都给出适用版本、验证状态、操作步骤、故障定位和验收清单；标为“待复测”的内容须在本项目目标板上复测后才能作为正式交付依据。
| 系统层 | 涉及范围 | 必须核对 | 当前状态 |
|---|---|---|---|
| 主控与固件 | RP2040 / Pico SDK | 板型、内存、启动介质、固件 release/commit | 待订单锁定 |
| 显示与触控 | BOM 中相关物料 | 分辨率、接口、控制器、排线、背光电源和触控驱动 | 待目标版本确认 |
| 线束与结构 | BOM 中相关物料 | 接口公母、间距、针数、线序、长度、固定与开孔 | 待目标版本确认 |
| 存储 | BOM 中相关物料 | 容量、速度等级、电压、文件系统、启动支持和批次 | 待目标版本确认 |
| # | 料号 / 型号 | 数量 | 商城匹配 | 单价 | 小计 | 操作 |
|---|---|---|---|---|---|---|
| 1 |
RP2040 Pico 兼容开发板 通用版
位号：ITEM1
主控；具体 Flash、接口版本与供货批次下单前确认
|
1 | 正式计价 | ¥28.00/件 | ¥28.00 | |
| 2 |
墨水屏 2.13寸 E-Paper
位号：ITEM2
SPI 电子纸；黑白/三色版本、驱动 IC 和排线需确认
|
1 | 正式计价 | ¥42.00/件 | ¥42.00 | |
| 3 |
BME280温湿度/气压传感IC
位号：ITEM3
环境采集；裸 IC/模块版本按装配方式确认
|
1 | 正式计价 | ¥17.63/件 | ¥17.63 | |
| 4 |
TSA016A2518C
位号：ITEM4
页面、确认和返回按键
|
3 | 正式计价 | ¥0.1539/件 | ¥0.46 | |
| 5 |
亚克力板 100x100 3mm
位号：ITEM5
桌面外壳参考；孔位和开窗按最终图纸加工
|
2 | 正式计价 | ¥3.50/件 | ¥7.00 | |
| 6 |
USB Type-C数据线1米
位号：ITEM6
供电与调试；接口版本按主控确认
|
1 | 正式计价 | ¥3.50/件 | ¥3.50 |
原创生成的装配效果图，用于说明电子纸、按键、传感开孔与外壳关系；不是现货整机实拍。 图片性质、来源和许可逐张列出；“原厂/开源参考”不等于本站自研成品，“企业实物素材”也需按具体板卡版本与合同交付范围核对。
原创方案效果图
原创生成的装配效果图，用于说明电子纸、按键、传感开孔与外壳关系；不是现货整机实拍。
