原厂实物参考
ESP32-S3 USB-OTG 评估终端
原厂实物图，直观展示 USB Host、Device、显示与本地按键的组合形态。
来源：Espressif ESP-Dev-Kits ↗
许可说明：代码 Apache-2.0；文档与图片 CC BY-SA 4.0，以仓库声明为准
许可说明：代码 Apache-2.0；文档与图片 CC BY-SA 4.0，以仓库声明为准
基于乐鑫官方 ESP32-S3 USB-OTG 能力整理接口诊断方案，可完成枚举、基础数据收发、供电电压/电流监测和调试日志显示；支持的 USB 类别与固件任务在项目确认时锁定。
原厂 USB 评估设备 · 非通用协议分析仪。型号、数量、价格和交期在正式报价前逐项确认。
主控、传感器、执行器、线束和附件可按项目版本配齐，缺料与替代型号单独确认。
可承接接口定义、原理图/PCB、固件适配和板级联调，并按阶段交付版本资料。
可继续完成结构配套、功能样机、测试记录和小批量验证，也支持中途工程交接。
从平台选型、系统集成到定制开发和交付资料，按目标功能与版本逐项确认。
以 ESP32-S3 / USB OTG 平台及 Espressif ESP32-S3-USB-OTG 官方硬件资料 的原始资料完成器件、接口和软件基线选型。
把主控、供电、接口、传感器、摄像头、显示、存储和线束整理为可采购 BOM，并完成软硬件联调。
可按场景调整传感器、显示、音频、联网、USB、运动控制、标准结构件配套和固件升级策略。
按合同约定提供方案/BOM/固件/硬件版本、工程文件、烧录说明、测试记录、变更清单和验收资料；价格、库存、批次与交期以正式报价为准。
最终工作包、源文件、样机数量、验收范围和知识产权归属在项目确认单中锁定。
你可以只委托其中一个阶段；已有研发团队可继续后续开发，我们按接口、版本和工程资料完成交接。
推荐阶段：方案选型 → BOM 核对 → 样品验证 → 批量评估
双方会在技术协议中明确测试条件、样本范围和通过标准，并按同一验收清单执行。
每篇手册都给出适用版本、操作步骤、故障定位和验收清单；实际项目按目标板卡、固件和外设版本执行。
| 系统层 | 涉及范围 | 必须核对 | 当前状态 |
|---|---|---|---|
| 主控与固件 | ESP32-S3 / USB OTG | 板型、内存、启动介质、固件 release/commit | 待订单锁定 |
| 显示与触控 | BOM 中相关物料 | 分辨率、接口、控制器、排线、背光电源和触控驱动 | 待目标版本确认 |
| 执行器 | BOM 中相关物料 | 额定/堵转电流、驱动能力、轴径、减速比、编码器和限位 | 待目标版本确认 |
| 线束与结构 | BOM 中相关物料 | 接口公母、间距、针数、线序、长度、固定与开孔 | 待目标版本确认 |
| 存储 | BOM 中相关物料 | 容量、速度等级、电压、文件系统、启动支持和批次 | 待目标版本确认 |
公开页面和评估包用于判断方案方向、采购范围和立项条件；项目确认后，由可简芯按技术协议推进目标版本开发、样机测试和工程资料交付。
参考架构已整理；目标板型、接口、批次与样机结果待订单确认
本清单不包含：不包含未列明的 PCB 生产文件、板载完整物料和未经验证的替代料；不包含未写入合同或技术协议的样机实测、认证和量产结论
| # | 系统层 | 料号 / 型号 | 数量 | 商城匹配 | 单价 | 小计 | 操作 |
|---|---|---|---|---|---|---|---|
| 1 | 主控/计算 |
ESP32-S3-WROOM必选
系统级物料行 · 非 PCB 位号
建议带 PSRAM 版本，容量按 UI 与协议任务确认
|
1 | 已识别待核价 | — | — | |
| 2 | 视觉/显示 |
2.4寸 ILI9341 SPI TFT屏 240×320必选
系统级物料行 · 非 PCB 位号
显示枚举、供电和日志状态
|
1 | 已识别待核价 | ¥49.00参考 | 参考 ¥49.00 | |
| 3 | 线束/接口 |
USB-TYPE-C-019必选
系统级物料行 · 非 PCB 位号
设备、供电或维护接口；角色切换需硬件约束
|
2 | 已识别待核价 | ¥0.2054参考 | 参考 ¥0.41 | |
| 4 | 供电/保护 |
USB-A 2.0 直插母座（板载）必选
系统级物料行 · 非 PCB 位号
Host 端口，VBUS 保护和限流需确认
|
1 | 已识别待核价 | — | — | |
| 5 | 线束/接口 |
INA219 电流电压监测模块必选
系统级物料行 · 非 PCB 位号
母线电压与电流监测方向，量程按分流电阻确认
|
1 | 已识别待核价 | ¥5.90参考 | 参考 ¥5.90 | |
| 6 | 通信/存储 |
TF卡 8G Class10 U3 普通版必选
系统级物料行 · 非 PCB 位号
日志和测试脚本存储
|
1 | 已识别待核价 | — | — | |
| 7 | 传感/采集 |
旋转编码器 EC11必选
系统级物料行 · 非 PCB 位号
菜单操作
|
1 | 已识别待核价 | — | — | |
| 8 | 供电/保护 |
USB ESD 保护阵列必选
系统级物料行 · 非 PCB 位号
高速信号器件须按带宽和结电容选型
|
2 | 已识别待核价 | — | — |
核心 BOM 已固定保留；下方选配物料仅在勾选后加入配单，取消勾选不会影响核心物料。
选配件仍按商品的接口、库存、批次和交期规则核对；待核价商品不会以虚构价格进入应付总额。
图片为乐鑫官方 USB-OTG 评估设备，适合验证 Host/Device、显示与供电方向；本站诊断固件的设备类别仍需按目标任务开发。 图片下方标注素材类型与公开来源；第三方资料按原始许可使用，实际交付以目标板卡版本和合同范围为准。
原厂实物参考
原厂实物图，直观展示 USB Host、Device、显示与本地按键的组合形态。
原厂实物参考

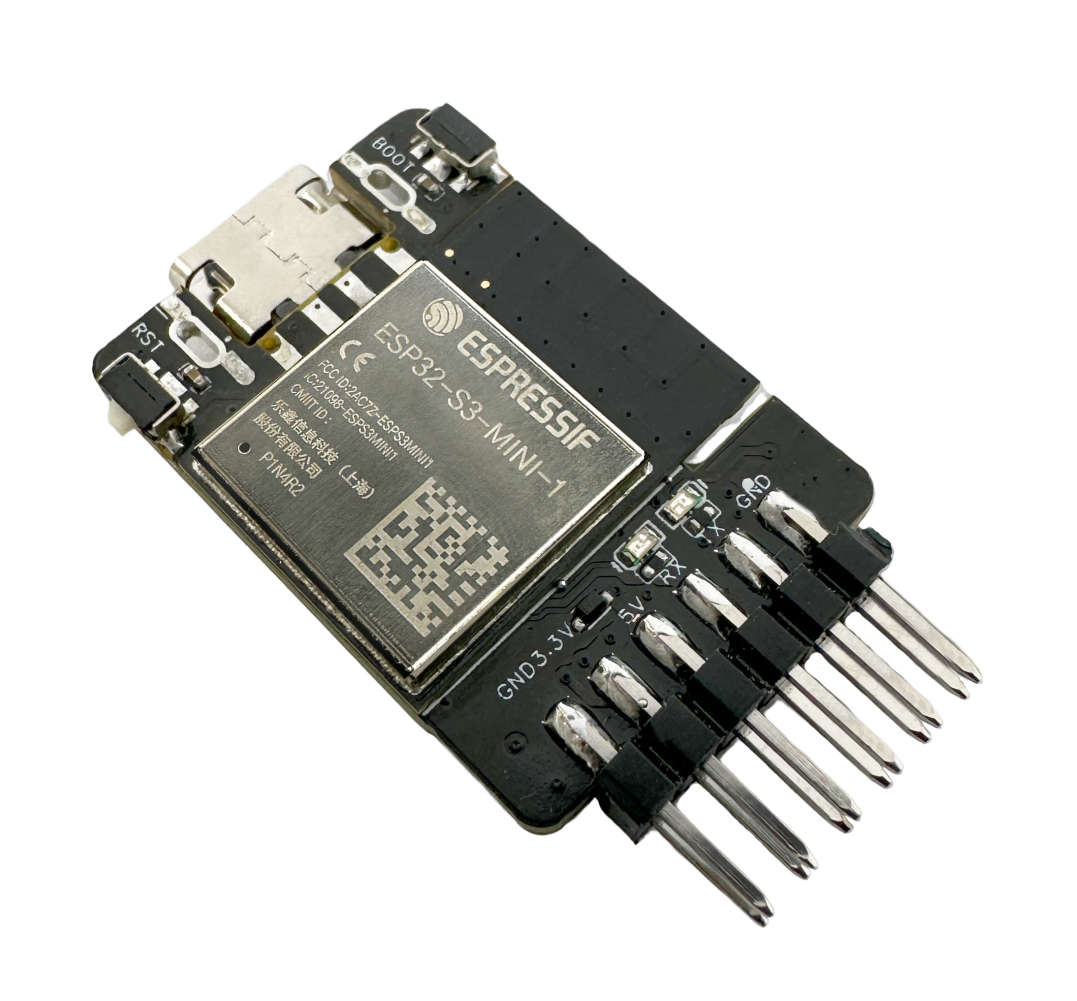

原厂 USB 桥接板实物图，用于说明下载、串口和接口桥接方向。
