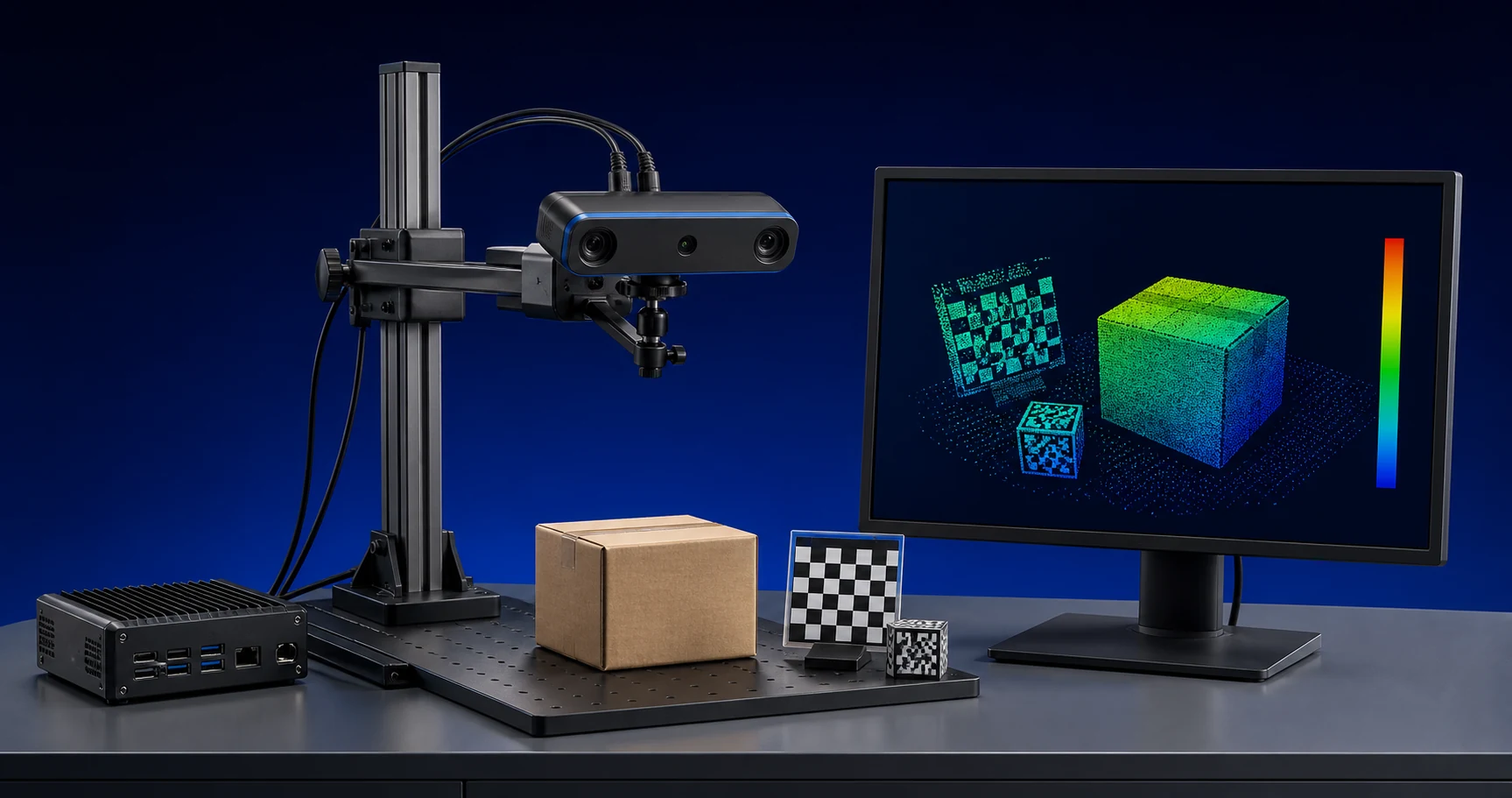

原创概念图
三维视觉工作站组合方向
本站原创概念图；实际 OAK4 型号、镜头、标定、支架、主机和工件按场景确认。
来源：可简芯方案视觉（内置图像生成，2026-08-22）
使用边界：original_generated；只用于方案沟通，不代表原厂或实物
使用边界：original_generated；只用于方案沟通，不代表原厂或实物
以 Luxonis OAK4 原厂硬件和部署资料为基线，评估立体深度、空间定位、边缘推理与 ROS 2/网页事件链。当前页面为原厂资料索引和本站集成方案，没有将原厂产品、标定或环境测试记录写成本站自研成果。
本页是采购规划与功能原型参考，不代表完整开源工程、实物验证结果或可直接量产方案。涉及电池、门锁、人体数据、联网控制等功能时，须另行完成安全、可靠性与合规验证。
图片边界：本站于 2026-08-22 为该方案单独生成的三维视觉工位概念图；不是 Luxonis 原厂素材，也不表示本站已完成 OAK4 样机测试。
可记录设备、标定、应用版本、深度统计、告警事件和人工复核；原始图像保留周期与权限须书面确认。
先说明公开或客户基础，再说明可简芯新增的工程工作、可定制范围和验收证据。这样既不把原厂/开源内容冒充自研，也能让客户看清定制报价对应的价值。
原厂/开源公开资料：Luxonis OAK4 官方入门、Luxonis OAK4 部署指南、Luxonis GitHub
把主控、供电、接口、外设和结构拆成可采购 BOM，建立版本、兼容性、故障定位与验收清单。
可按功能、接口、尺寸、数量、成本和交期调整主控、外设、线束、结构与软件范围。
以方案/BOM/固件/硬件版本号、商城承接料号、样机或实物素材、测试记录、变更清单和合同验收项形成闭环；未复测能力保持“待确认”，不写成完成状态。
判定依据：以原厂公开资料作为选型与接口设计起点
使用边界：不代表获得原厂授权或背书；目标板、BSP、器件批次和性能须重新验证。
实际交付范围、源文件、样机数量、测试项目和知识产权归属以双方确认的合同或技术协议为准。
推荐阶段：需求冻结 → 原理样机 → 工程样机 → 验收移交
验收点用于立项沟通，不自动构成性能承诺；量化指标、测试条件、样本范围和判定标准须在技术协议中写明。
| 系统层 | 涉及范围 | 必须核对 | 当前状态 |
|---|---|---|---|
| 主控与固件 | Luxonis OAK4 / DepthAI / ROS 2 | 板型、内存、启动介质、固件 release/commit | 待订单锁定 |
| 供电 | BOM 中相关物料 | 输入范围、峰值电流、保护、充电策略、接头和散热 | 待目标版本确认 |
| 线束与结构 | BOM 中相关物料 | 接口公母、间距、针数、线序、长度、固定与开孔 | 待目标版本确认 |
权属、资料完整度和实测成熟度分别记录；“来源已登记”不等于“样机已通过”。绿色只表示本站已有对应记录，其余项目在立项后按目标版本补证据。
链接、许可、图片性质与复核日期
料号、用量、价格、库存、批次与替代料
目标版本、接口、电源、封装与生产文件
页面素材不自动等于本方案完整样机
按技术协议记录环境、步骤、期望与结果
连续运行、温升、掉电与异常恢复
EMC、安规、无线、行业与数据合规
版本、样本、判定标准与交付物签收
本页公开内容足以判断方案方向和采购范围，但不把尚未完成版本确认、样机复测和知识产权约定的工程文件冒充成可直接投板资料。需要真正落地时，由可简芯按技术协议交付对应版本。
OAK4 原厂部署架构已核对；相机型号、供电、网络、镜头与工位距离须样机验证
本清单不包含：不包含未锁定型号的精度、防护、温度或产能承诺；不包含第三方模型/数据集商用授权、机器安全认证或完整产线交付
| # | 系统层 | 料号 / 型号 | 数量 | 商城匹配 | 单价 | 小计 | 操作 |
|---|---|---|---|---|---|---|---|
| 1 | 视觉/显示 |
Luxonis OAK4 三维视觉相机（型号/镜头/基线锁定）必选
系统级物料行 · 非 PCB 位号
OAK4-D/OAK4-S 等形态不可混用；按深度、视场角、距离与环境选型
依据：Luxonis OAK4 原厂资料
|
1 | 待核价 | — | — | |
| 2 | 供电/保护 |
PoE 交换机或原厂要求的电源/数据线（按型号选择）必选
系统级物料行 · 非 PCB 位号
供电方式、功率、线长、端口与交换机预算按型号确认
依据：Luxonis OAK4 部署指南
|
1 | 待核价 | — | — | |
| 3 | 主控/计算 |
Ubuntu 开发主机（系统/网口/存储选型）必选
系统级物料行 · 非 PCB 位号
不默认需要独立 GPU；按 ROS 2、录像与管理负载选型
依据：Luxonis 开发链路
|
1 | 待核价 | — | — | |
| 4 | 线束/接口 |
CAT6 屏蔽网线与安装线束包（长度选型）必选
系统级物料行 · 非 PCB 位号
移动或工业环境须核对弯折、屏蔽、拖链与防护
依据：本站工位网络定义
|
1 | 已识别待核价 | ¥5.48参考 | 参考 ¥5.48 | |
| 5 | 结构/辅料 |
相机支架、标定板与代表测量件必选
系统级物料行 · 非 PCB 位号
固定安装姿态、工作距离和标准尺寸，保留标定与测量记录
依据：本站三维视觉验收定义
|
1 | 待核价 | — | — | |
| 6 | 通信/存储 |
本地 NVMe/NAS 日志与图像保留空间（容量选型）选配
系统级物料行 · 非 PCB 位号
只有客户确认保留原图时配置；按帧率、天数和权限核算
依据：本站事件追溯架构
|
1 | 待核价 | — | — |
本站于 2026-08-22 为该方案单独生成的三维视觉工位概念图；不是 Luxonis 原厂素材，也不表示本站已完成 OAK4 样机测试。 图片性质、来源和许可逐张列出；“原厂/开源参考”不等于本站自研成品，“企业实物素材”也需按具体板卡版本与合同交付范围核对。
原创概念图
本站原创概念图；实际 OAK4 型号、镜头、标定、支架、主机和工件按场景确认。
