KJX ENGINEERING GUIDE · 05

RV1106 低功耗巡检摄像机交付手册

从镜像与相机 ISP 基线开始，完成抓拍、短视频、局域网服务、看门狗和存储轮转。

官方 SDK 基线 · 需相机实测 进阶 预计 1–3 个工作日 核查 2026-08-18
查看对应方案与 BOM 商城搜索 RK3566

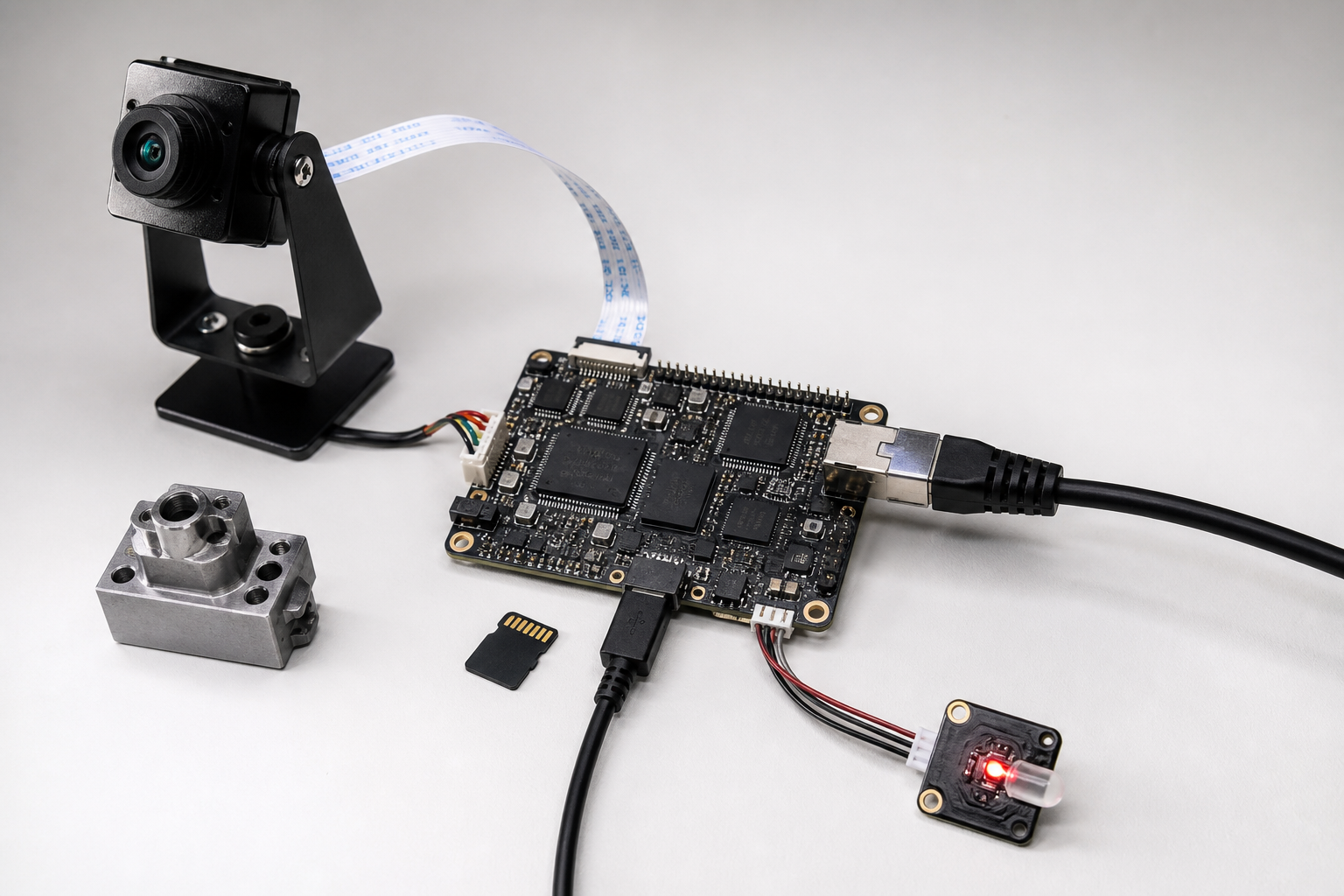

RV1106 低功耗巡检摄像机原创方案效果图 原创方案效果图 · RV1106 低功耗巡检摄像机
使用边界：本页是可简芯原创工程检查流程，不是第三方教程改名，也不代表所有同名板卡已实测通过。当前适用于：Luckfox Pico RV1106 系列与官方适配 MIPI 摄像头。正式交付前须把目标板卡、固件、外设批次和验收结果写入订单或技术协议。

准备与目标

适用范围Luckfox Pico RV1106 系列与官方适配 MIPI 摄像头
当前状态官方 SDK 基线 · 需相机实测；不得直接当作量产验证结论

开始前准备

  • 明确板型/内存/无线版本
  • 匹配镜像和 SDK
  • MIPI 摄像头与排线
  • TF 卡与稳定电源

完成后应得到

  • 可靠启动
  • 图像质量可复核
  • 服务异常可恢复
  • 存储与功耗可验收

01 · 板型与镜像

先冻结板型、镜像、设备树和启动介质。

3 个步骤
  1. 记录板卡型号、内存和接口。
  2. 烧录官方匹配镜像并保存校验值。
  3. 归档完整启动日志和网络信息。
✓ 板型镜像对应✓ 启动日志完整✓ 网络与存储可见

02 · 摄像头与 ISP

使用官方适配相机建立图像质量基线。

3 个步骤
  1. 核对 MIPI 针脚、时钟和设备树。
  2. 完成预览、抓拍和短视频。
  3. 在白天/低照度场景记录曝光、噪声和帧率。
✓ 相机被稳定识别✓ 三种操作通过✓ 场景样张已归档

03 · 服务与事件

把取流和业务事件拆成可观测服务。

3 个步骤
  1. 建立抓拍/短视频接口。
  2. 加入进程健康、超时和看门狗。
  3. 记录事件 JSON、时间和文件索引。
✓ 接口响应明确✓ 进程异常可恢复✓ 事件可追溯

04 · 存储、网络和功耗

把循环写入、断网和掉电作为交付测试。

3 个步骤
  1. 设置容量阈值与循环清理。
  2. 演练断网、拔卡和异常掉电。
  3. 记录待机/工作功耗、温升和恢复时间。
✓ 磁盘不会写满✓ 三类异常恢复✓ 功耗温升有记录

故障定位

现象常见原因建议动作
设备树识别相机但没有稳定画面传感器、排线、MIPI lane、时钟或 ISP 配置不匹配先回到官方板型和相机组合，逐项对比设备树和启动日志。

验收与归档

  • 镜像和板型锁定
  • 相机样张与视频通过
  • 看门狗和事件接口通过
  • 存储/网络/掉电演练完成

建议随订单保存：板卡/PCB 版本、固件与依赖版本、BOM 修订号、操作人、测试日期、原始日志、异常样本和最终结论。图片演示不能替代这些记录。
