RK3506 HMI 与现场接口验收指南

以目标核心板的 BSP 为起点，逐项核对实际引出的显示触摸、网络、CAN/RS485，以及电源和异常恢复；接口数量与并发组合以具体板卡为准。

定制流程 · 需工业样机实测 高级 参考学习时长 3–7 个工作日 核查 2026-09-08
查看对应方案与 BOM 商城搜索 RK3506

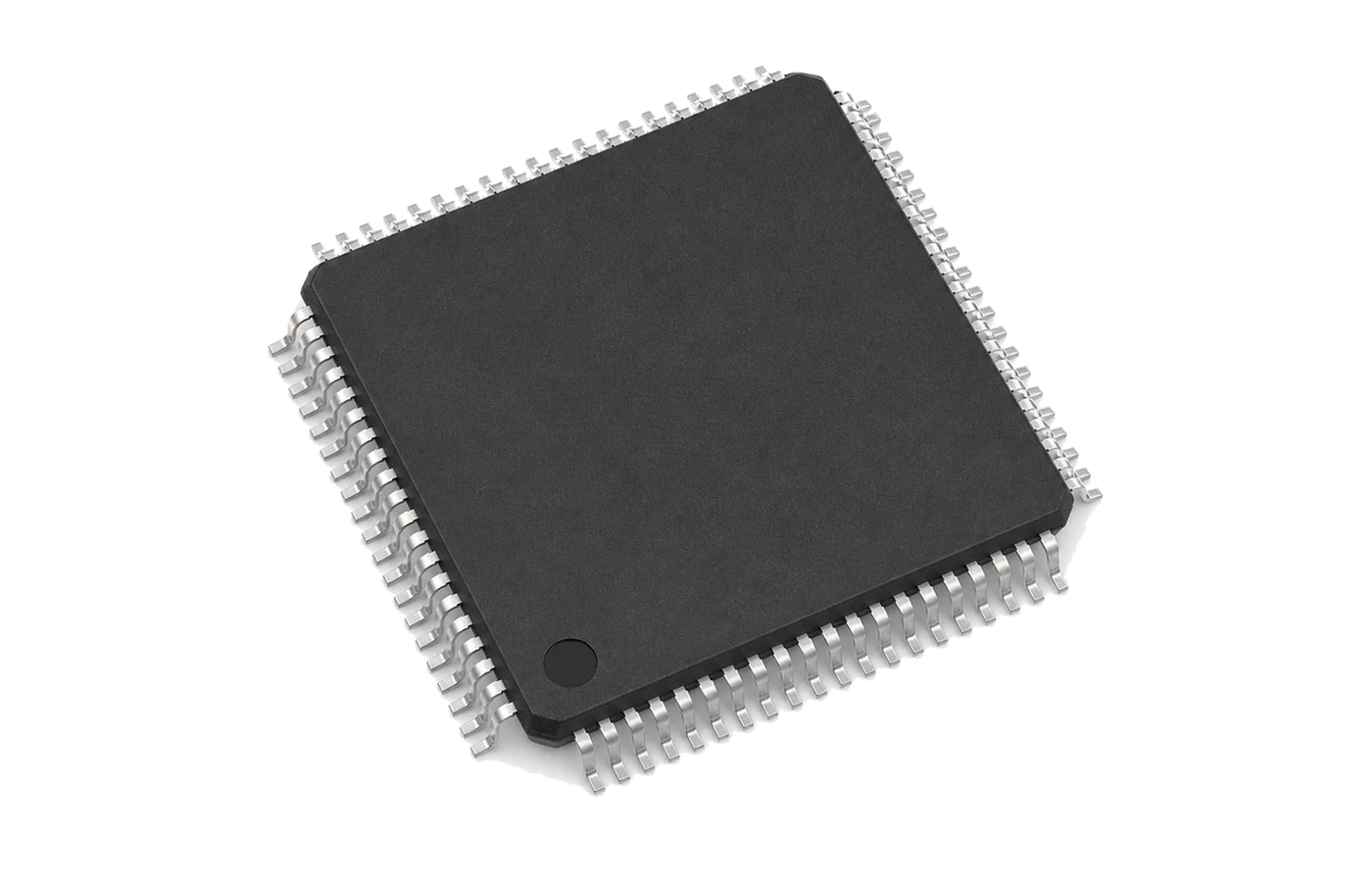

RK3506 核心板与HMI接口预研

公开资料核对，不使用未经确认的整机照片。

适用说明：本手册用于 RK3506 核心板/评估板及定制 HMI 载板；具体 DDR、BSP 与温度等级以目标板为准。实施时请以目标板卡、固件和外设的实际版本为准；正式交付的功能、资料与验收标准以订单或技术协议为准。

准备与目标

适用范围RK3506 核心板/评估板及定制 HMI 载板；具体 DDR、BSP 与温度等级以目标板为准
实施方式定制流程 · 需工业样机实测；按目标硬件执行并记录结果

开始前准备

  • 核心板资料与 BSP
  • 显示/触摸规格
  • 总线与隔离要求
  • 宽压电源和限流设备

完成后应得到

  • BSP 与硬件版本一致
  • HMI 稳定
  • 工业接口可回归
  • 异常恢复与长稳可验收

01 · 电源与最小启动

载板先做限流和电源轨检查，再插核心板。

3 个步骤
  1. 测量阻抗和各电源轨。
  2. 限流上电并记录时序。
  3. 归档 BootROM/U-Boot/内核日志。
✓ 无异常短路✓ 电压时序合格✓ 启动日志完整
停止条件：工业输入电源和浪涌未验证前不得接现场供电。

02 · 显示与触摸

锁定屏幕、触摸、背光和设备树。

3 个步骤
  1. 验证显示时序、颜色和背光。
  2. 校准触摸方向与边缘。
  3. 测试反复休眠/唤醒和 UI 长稳。
✓ 显示触摸一致✓ 休眠恢复通过✓ 长稳无明显泄漏

03 · 网络与现场总线

按接口矩阵逐项验证，不用一条通用 Demo 代替。

3 个步骤
  1. 按本次载板实际配置核对网口数量、PHY 与隔离，验证已有网口的地址、吞吐和断线恢复；没有双网口不列为已支持。
  2. 仅对已装收发器并确认引脚的 CAN 接口验证波特率、终端和错误帧。
  3. 仅对本次配置包含的 RS485 接口验证方向控制、隔离和长线误码；未配置接口在矩阵标为不适用。
✓ 接口矩阵完整✓ 断线恢复通过✓ 错误计数可读取

04 · 异常与长稳

把掉电、网络风暴、总线异常和高负载纳入交付。

3 个步骤
  1. 执行异常掉电和自动恢复。
  2. 并发运行 UI、网络和总线。
  3. 记录温升、日志、重启和资源曲线。
✓ 异常恢复明确✓ 连续运行达到约定时长✓ 测试报告与版本一致

故障定位

现象常见原因建议动作
UI 正常但网络/总线并发时卡顿中断、DMA、任务优先级、内存或供电峰值冲突按接口矩阵逐项叠加负载，记录中断、CPU、内存和电源波形。

验收与归档

  • 电源启动通过
  • HMI 通过
  • 本次实际配置的网口/CAN/RS485 逐项通过；未装接口标为不适用
  • 异常恢复和长稳报告完整

建议随订单保存：板卡/PCB 版本、固件与依赖版本、BOM 修订号、操作人、测试日期、原始日志、异常样本和最终结论，方便后续复现、维护与售后。
