K230 AI 实验开发项目资料包

准备与目标

开始前准备

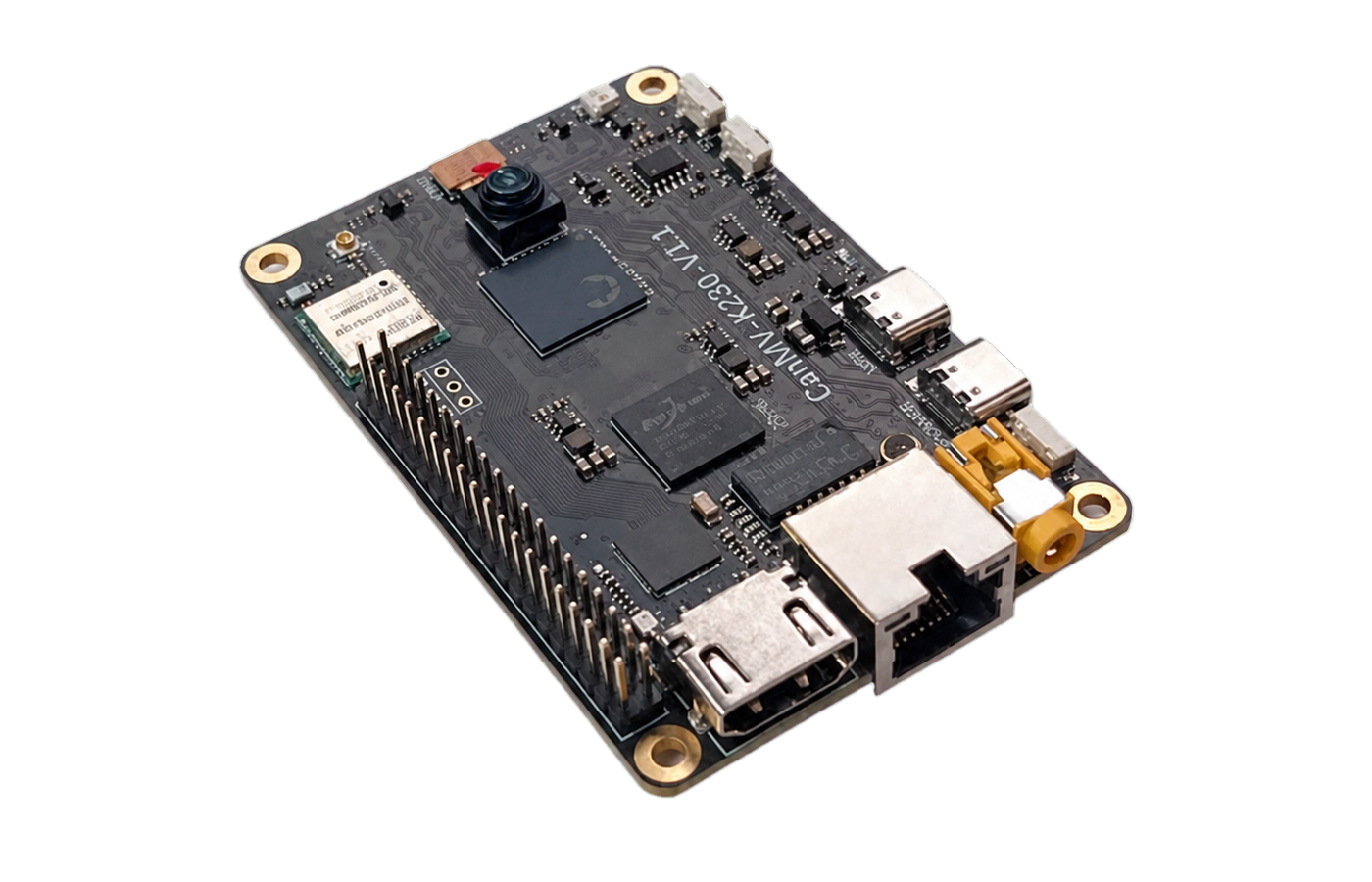

• KJX K230 1GB 或 2GB 核心模组，确认 PCB 丝印、内存容量、供电方式和底板接口
• Type-C 数据线、TF/SD 存储介质、串口日志工具和可复现的烧录镜像
• 至少一颗已确认驱动支持的摄像头；如做交互演示，需准备屏幕、按键、蜂鸣器、舵机或电机
• 联网实验需准备 Wi-Fi/以太网模块、局域网环境、MQTT/HTTP 测试服务或本地调试服务器
• 如需要客户项目交付，需提前约定哪些资料公开、哪些资料仅随订单或技术协议交付

完成后应得到

• 让客户能一眼看懂 K230 板卡可以做识图、交互、联网和综合控制类项目
• 形成一套可直接生成参考 BOM 的实验包，包含主控、摄像头、显示、存储、线材和常用执行器
• 把演示效果、代码包、版本说明、接线说明和验收项拆开，避免只靠宣传图证明能力
• 保留核心固件、授权策略、关键模型和量产配置的交付边界，方便后续按项目收费开发

1. 记录核心模组为 1GB 或 2GB 版本，拍摄板卡正反面，保存丝印、批次、接口方向和底板版本。
2. 烧录约定镜像，保存镜像文件名、校验值、烧录工具版本和首次启动串口日志。
3. 完成最小系统验证：上电、串口输出、存储读写、按键/LED/GPIO 基础测试。
4. 把可选外设列成清单：摄像头、显示屏、Wi-Fi/以太网、舵机、电机、传感器和线材。

1. 准备 Python3 基础练习：变量、条件、循环、函数、模块、文件读写和异常日志。
2. 跑通 GPIO、按键、LED、蜂鸣器、PWM、ADC、UART、I2C 等基础实验，并记录使用的引脚。
3. 将每个实验写成可复制的小脚本，旁边标注对应商城物料：按键、蜂鸣器、OLED、传感器、杜邦线等。
4. 把实验结果保存为图片或短视频，作为资料页里的演示证据。

1. 先单独点亮摄像头，确认分辨率、帧率、方向、色彩和暗光表现，再接入屏幕显示。
2. 准备三类演示：物料/图卡识别、颜色/形状识别、二维码或 AprilTag 识别。
3. 将 AI 输出整理为结构化结果，例如类别、置信度、坐标、截图、时间戳和处理耗时。
4. 对外展示时用“参考演示/可定制训练”表述；客户项目需要按样本、场景和验收指标重新确认。

1. 将画面中的目标、人、动作或设备状态整理成事件字段，例如对象、位置、风险等级、建议动作和截图证据。
2. 为实验室安全、餐盘识别、课堂互动、设备巡检等场景准备不同的规则模板。
3. 输出 JSON/HTTP/MQTT 消息，方便后端、看板或大模型服务继续处理。
4. 明确本地模型能做的和云端大模型可增强的部分：本地负责采集与初筛，云端负责复杂理解和知识推理。

1. 从手势、人体关键点、色块或二维码中提取控制量，例如方向、速度、角度、目标坐标。
2. 将控制量映射到舵机、电机、云台或灯光，并设置死区、限位、超时和急停逻辑。
3. 准备两个演示层级：桌面小实验和整机项目，例如视觉小车/目标跟踪云台。
4. 把执行器、电机驱动、供电、线材和结构件同步写入参考 BOM，避免客户只买主控缺配件。

1. 跑通 Wi-Fi 或以太网连接，记录 SSID、IP、网关、DNS、重连耗时和失败日志。
2. 准备 Socket、HTTP、MQTT 三类通信示例，至少完成一类稳定上报。
3. 为每块板绑定设备 ID、固件版本、配置版本和授权状态，方便售后定位。
4. 定义升级与恢复流程：普通用户可更新哪些文件，哪些固件/密钥/模型只能由可简芯维护。

1. 按用途拆成项目包：AI 识图终端、视觉小车、目标跟踪云台、实验教学套件、联网巡检节点。
2. 每个项目包包含主控、摄像头、显示、存储、线材、传感器、执行器和必要结构件，缺少批次确认的物料标记为待核价。
3. 客户点击“生成参考配单”后进入 BOM 流程，可修改套数、收货地址和付款方式。
4. 正式交付时提供报价单、采购合同、基础资料包、接线说明、测试记录；完整工程文件和定制模型按项目协议另行交付。

故障定位

验收与归档

• 客户能通过资料页知道 1GB/2GB K230 模组分别适合哪些实验和项目
• 每个实验阶段都有目标、物料、步骤、结果和注意事项
• 至少能生成一个视觉类项目参考 BOM，并能按套数进入报价流程
• 正式交付资料与官网展示资料分层清楚，避免泄露核心工程和授权策略
• 资料页中的演示效果、商品页参数和订单附件口径一致

建议随订单保存：板卡/PCB 版本、固件与依赖版本、BOM 修订号、操作人、测试日期、原始日志、异常样本和最终结论。图片演示不能替代这些记录。
