KJX ENGINEERING GUIDE · 04
KJX K230 核心模组产品化与官网证据规范
把自有板卡从设计效果推进到可验证商品：统一硬件版本、软件基线、官网公开证据、量产记录、设备身份与验收边界。
自有流程 · 待工程样机证据
产品化
预计 随硬件版本评审
核查 2026-08-14

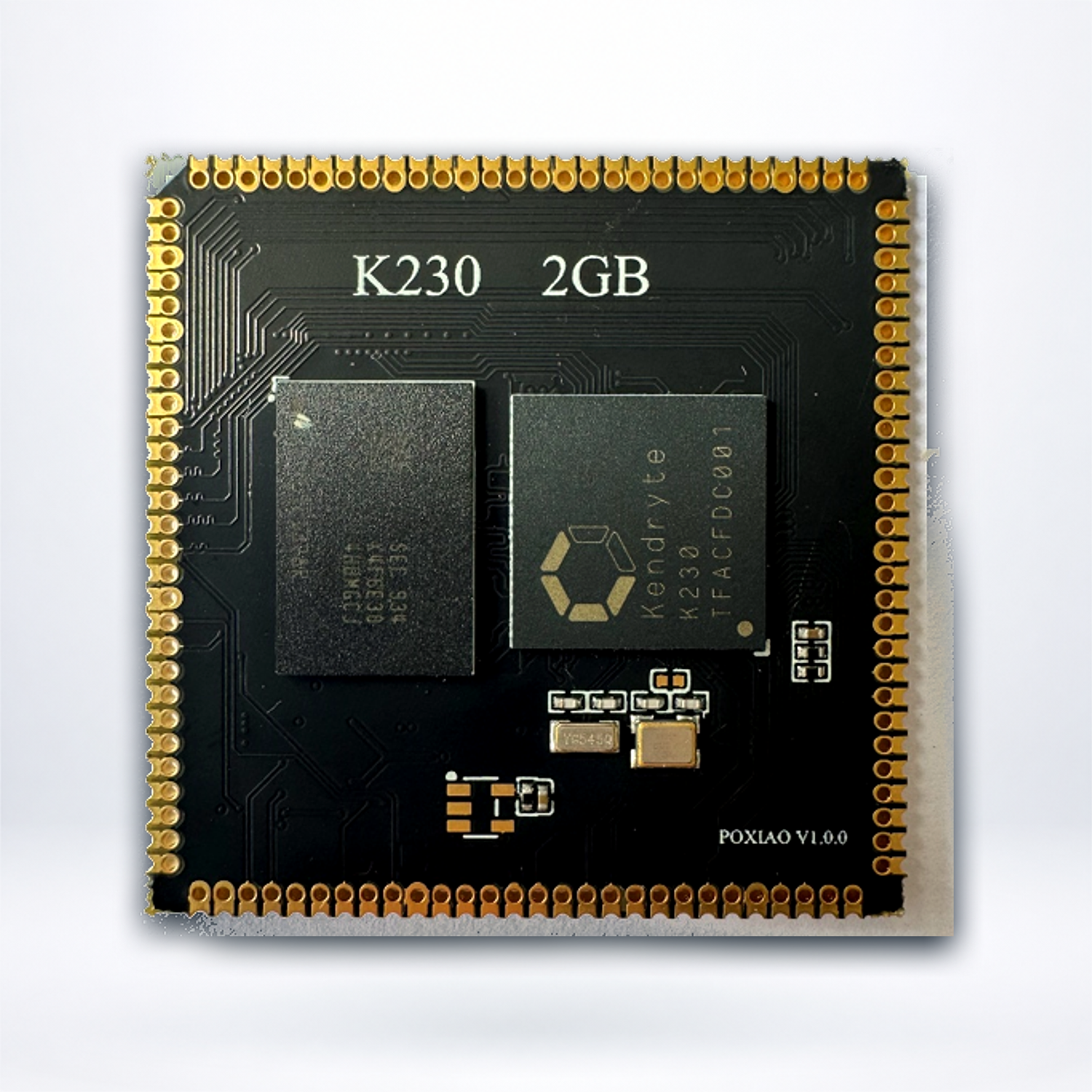

企业实物素材 · 人工智能核心模组方案
使用边界：本页是可简芯原创工程检查流程，不是第三方教程改名，也不代表所有同名板卡已实测通过。当前适用于：KJX K230 核心模组 1GB/2GB 可选版本；具体接口、尺寸、内存、丝印和安全启用项须以锁定的工程文件与样机为准。正式交付前须把目标板卡、固件、外设批次和验收结果写入订单或技术协议。
准备与目标
适用范围KJX K230 核心模组 1GB/2GB 可选版本；具体接口、尺寸、内存、丝印和安全启用项须以锁定的工程文件与样机为准
当前状态自有流程 · 待工程样机证据；不得直接当作量产验证结论
开始前准备
- 原理图与 PCB 工程
- BOM、Gerber 与坐标文件
- 板卡正反面原始实拍
- 目标 SDK、镜像与启动日志
完成后应得到
- 统一可追溯的硬件/软件版本
- 形成真实的接口与配件兼容表
- 把安全能力变为可测试的订单交付项
- 明确官网能写、必须加边界和不能承诺的内容
01 · 锁定工程证据
先证明板卡版本和资料一一对应，再进入官网正式产品状态。
- 核对原理图、PCB、Gerber、BOM、坐标文件和板卡丝印的版本号。
- 保存未经过生成式处理的正反面实拍、尺寸、孔位、连接器方向与关键器件清单。
- 记录电源树、启动介质、调试口、相机/显示接口和已知限制。
✓ 六类生产文件版本一致✓ 实拍可对应样机丝印✓ 尺寸与接口数据可复核
停止条件：设计效果图只用于解释设计方向，不能代替实物和工程验证。
02 · 建立软硬件基线
固件、工具链、底板和外设必须与同一个硬件版本成套归档。
- 锁定 K230 SDK/CanMV 分支、编译配置、镜像文件名与校验值。
- 选择一种供电、启动介质和摄像头完成最小启动与稳定采集。
- 归档三次冷启动、连续运行、存储读写、温升和异常掉电记录。
✓ 镜像可重新构建或校验✓ 启动和采集可重复✓ 异常场景有恢复步骤
03 · 安全与量产验收
唯一 ID、安全启动和在线授权分层验证，不用口号替代配置记录。
- 读取并记录随机唯一 Chip ID，建立批次、硬件版本和设备身份映射。
- 按订单选择 OTP/PUF/安全启动或外置安全器件，并验证合法镜像、篡改镜像和恢复镜像。
- 归档烧录工单、密钥权限、设备证书/许可状态、调试口和返修策略。
✓ 唯一 ID 不作为明文密钥✓ 未签名/篡改镜像结果已记录✓ 密钥、返修与撤销责任明确
停止条件：芯片支持某项安全能力，不等于当前产品已经启用；官网和合同只写通过验收的实际功能。
04 · 官网上架与证据边界
官网负责建立信任，但不能把规划、开源参考或芯片能力直接写成已交付成果。
- 公开页只放允许公开的板卡图、接口摘要、能力方向和服务范围；完整原理图、PCB、量产固件和密钥策略不公开。
- 每个核心模组商品页写清硬件版本、内存容量、接口、配套底板、可选安全能力和库存/交期状态。
- 把“自有实物素材、原厂能力、开源参考、本站方案示意、客户实盘 BOM”分开标识，避免客户误解。
✓ 公开图与实物版本对应✓ 商品参数与订单附件可互相印证✓ 宣传语没有绝对化、无法验收或冒充第三方成果的表述
停止条件：官网可以展示能力，但最终只对报价单、订单附件或技术协议里锁定的版本和功能负责。
故障定位
| 现象 | 常见原因 | 建议动作 |
|---|---|---|
| 样机可启动但无法形成商品资料 | EDA、BOM、镜像和实物使用了不同版本 | 停止新增宣传参数，先用版本矩阵找出唯一可复现组合。 |
| 宣称防抄但无法给出测试证据 | 把唯一 ID 或芯片能力直接等同于安全交付 | 拆为设备身份、固件可信和服务授权三层，逐项配置并验收。 |
验收与归档
- 工程文件与样机版本一致
- 正反面实拍、尺寸和接口表已归档
- 固件基线与最小样例可复现
- 安全启用项和量产记录可审计
- 官网公开内容与证据分级一致
建议随订单保存：板卡/PCB 版本、固件与依赖版本、BOM 修订号、操作人、测试日期、原始日志、异常样本和最终结论。图片演示不能替代这些记录。
