原厂实物参考
RK3566 计算模块参考
Radxa CM3 原厂实物图；该模块基于 RK3566，可作为核心板选型和载板接口定义参考。
来源：Radxa CM3 官方产品页 ↗
许可说明：图片版权归 Radxa；本站仅作选型参考并保留来源，正式方案不沿用原厂商标外观
许可说明：图片版权归 Radxa；本站仅作选型参考并保留来源，正式方案不沿用原厂商标外观
基于瑞芯微 RK3566（四核 ARM Cortex-A55）核心板的工业网关参考方案，可扩展千兆以太网、4G、RS485 与 CAN，用于工业数据采集和边缘计算原型。
原厂 RK3566 模组参考 · 网关底板需定制。型号、数量、价格和交期在正式报价前逐项确认。
主控、传感器、执行器、线束和附件可按项目版本配齐，缺料与替代型号单独确认。
可承接接口定义、原理图/PCB、固件适配和板级联调，并按阶段交付版本资料。
可继续完成结构配套、功能样机、测试记录和小批量验证，也支持中途工程交接。
从平台选型、系统集成到定制开发和交付资料，按目标功能与版本逐项确认。
以 RK3566 平台及 Rockchip 官方多媒体平台 的原始资料完成器件、接口和软件基线选型。
把主控、供电、接口、传感器、摄像头、显示、存储和线束整理为可采购 BOM，并完成软硬件联调。
可按接口、尺寸、散热、存储、网络和摄像头需求开发载板，并锁定 BSP、镜像和长期供货版本。
按合同约定提供方案/BOM/固件/硬件版本、工程文件、烧录说明、测试记录、变更清单和验收资料；价格、库存、批次与交期以正式报价为准。
最终工作包、源文件、样机数量、验收范围和知识产权归属在项目确认单中锁定。
你可以只委托其中一个阶段；已有研发团队可继续后续开发，我们按接口、版本和工程资料完成交接。
推荐阶段：方案选型 → BOM 核对 → 样品验证 → 批量评估
双方会在技术协议中明确测试条件、样本范围和通过标准，并按同一验收清单执行。
每篇手册都给出适用版本、操作步骤、故障定位和验收清单；实际项目按目标板卡、固件和外设版本执行。
| 系统层 | 涉及范围 | 必须核对 | 当前状态 |
|---|---|---|---|
| 主控与固件 | RK3566 | 板型、内存、启动介质、固件 release/commit | 待订单锁定 |
| 供电 | BOM 中相关物料 | 输入范围、峰值电流、保护、充电策略、接头和散热 | 待目标版本确认 |
公开页面和评估包用于判断方案方向、采购范围和立项条件；项目确认后，由可简芯按技术协议推进目标版本开发、样机测试和工程资料交付。
参考架构已整理；目标板型、接口、批次与样机结果待订单确认
本清单不包含：不包含未列明的 PCB 生产文件、板载完整物料和未经验证的替代料；不包含未写入合同或技术协议的样机实测、认证和量产结论
| # | 系统层 | 料号 / 型号 | 数量 | 商城匹配 | 单价 | 小计 | 操作 |
|---|---|---|---|---|---|---|---|
| 1 | 主控/计算 |
RK3566必选
系统级物料行 · 非 PCB 位号
ARM A55 四核核心板
|
1 | 已识别待核价 | ¥32.00参考 | 参考 ¥32.00 | |
| 2 | 通信/存储 |
RTL8211必选
系统级物料行 · 非 PCB 位号
千兆以太网 PHY
|
2 | 已识别待核价 | ¥6.50参考 | 参考 ¥13.00 | |
| 3 | 通信/存储 |
EC20 4G通信模组（运营商/频段选型）必选
系统级物料行 · 非 PCB 位号
4G 全网通模块
|
1 | 已识别待核价 | — | — | |
| 4 | 通信/存储 |
SP3485必选
系统级物料行 · 非 PCB 位号
RS485 收发器
|
1 | 已识别待核价 | — | — | |
| 5 | 通信/存储 |
TJA1050 CAN 收发器必选
系统级物料行 · 非 PCB 位号
CAN 收发器
|
1 | 已识别待核价 | — | — | |
| 6 | 供电/保护 |
12V 2A 电源适配器必选
系统级物料行 · 非 PCB 位号
工业供电
|
1 | 已识别待核价 | ¥18.00参考 | 参考 ¥18.00 | |
| 7 | 供电/保护 |
DC-DC 12V转5V 3A 降压模块必选
系统级物料行 · 非 PCB 位号
12V 转 5V/3.3V
|
1 | 已识别待核价 | — | — | |
| 8 | 驱动/执行 |
散热风扇必选
系统级物料行 · 非 PCB 位号
主动散热
|
1 | 已识别待核价 | ¥0.0534参考 | 参考 ¥0.05 |
核心 BOM 已固定保留；下方选配物料仅在勾选后加入配单，取消勾选不会影响核心物料。
选配件仍按商品的接口、库存、批次和交期规则核对；待核价商品不会以虚构价格进入应付总额。
Radxa CM3 与 CM3 IO Board 用于说明 RK3566 核心板、板对板连接器和载板接口的真实形态；本站工业网关仍需重新设计 4G、RS485、CAN、电源与防护。 图片下方标注素材类型与公开来源；第三方资料按原始许可使用，实际交付以目标板卡版本和合同范围为准。
原厂实物参考
Radxa CM3 原厂实物图；该模块基于 RK3566，可作为核心板选型和载板接口定义参考。
原厂载板参考

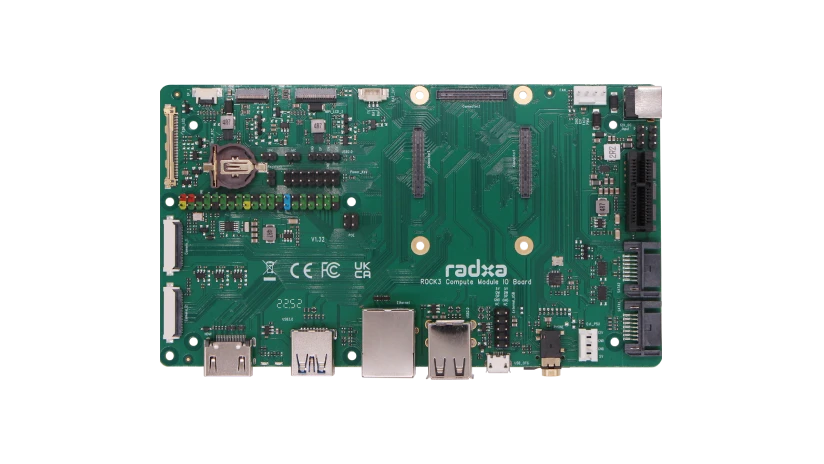

原厂 IO Board 实物图，用于核对以太网、USB、显示、摄像头和扩展接口的载板布局思路。
