K210 存量视觉实验参考指南

用于既有 K210 板卡和课程维护：先确认独立工具链、相机和显示，再建立可重复实验；K230 与 MaixCAM 的镜像和模型不能直接用于 K210。

参考流程 · 存量生态 入门至中级 参考学习时长 4–8 小时 核查 2026-09-08
查看对应方案与 BOM 商城搜索 K210
Sipeed Maix Bit / K210 / MaixPy-v1

公开资料核对，不使用未经确认的整机照片。

适用说明：本手册用于 K210 Maix Bit/Dock、匹配 DVP 摄像头与 SPI LCD；排线和固件必须按板型确认。实施时请以目标板卡、固件和外设的实际版本为准；正式交付的功能、资料与验收标准以订单或技术协议为准。

准备与目标

适用范围K210 Maix Bit/Dock、匹配 DVP 摄像头与 SPI LCD；排线和固件必须按板型确认
实施方式参考流程 · 存量生态；按目标硬件执行并记录结果

开始前准备

  • 确认 K210 板型和固件

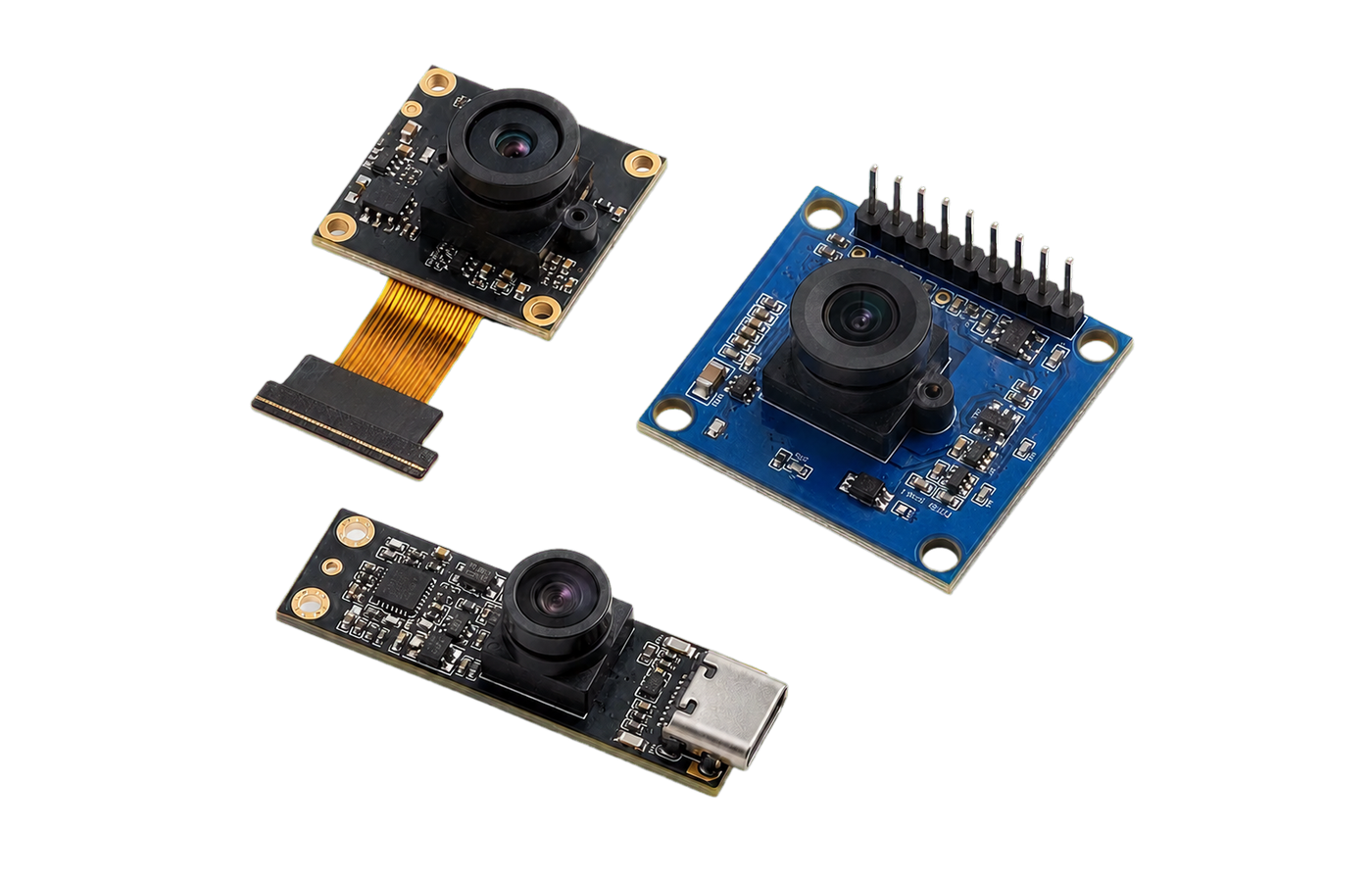

  • 匹配 DVP 摄像头
  • 稳定 5V 供电
  • 串口与存储卡

完成后应得到

  • 摄像头与显示稳定
  • 三个基础识别实验可复现
  • 输出和日志受控
  • 版本与 BOM 可追溯

01 · 固件和板型基线

K210 生态版本跨度大，先确认板型、固件、引脚与模型转换版本。

3 个步骤
  1. 记录板卡正反面、芯片、内存配置和摄像头接口。
  2. 选择面向 K210 的 CanMV 或 Standalone SDK 镜像，保存 release/commit 与校验值；不使用 K230 或 MaixCAM 镜像。
  3. 核对模型格式与转换工具版本，再验证串口、存储和重启。
✓ 板型与固件对应✓ 工具链与模型一致✓ 冷启动日志完整

02 · 相机与显示

先验证稳定取流和显示，不直接从人脸模型开始排错。

3 个步骤
  1. 确认 DVP 针脚、时钟和像素格式。
  2. 完成预览、抓拍和图像旋转。
  3. 记录分辨率、帧率与内存余量。
✓ 画面方向正确✓ 连续取流无明显异常✓ 参数已归档

03 · 可重复识别实验

用颜色、二维码等确定性实验校准链路，再进入人脸检测。

3 个步骤
  1. 完成颜色阈值与目标框。
  2. 完成二维码识别与结果叠加。
  3. 加载许可明确的人脸检测模型并记录阈值。
✓ 三个实验可重复✓ 模型来源可追溯✓ 失败样本已记录

04 · 受控输出与交付

门锁、继电器等输出必须和识别逻辑、超时及异常恢复分开验证。

3 个步骤
  1. 默认上电保持安全状态。
  2. 加入输出超时、人工复位和事件日志。
  3. 打包接线图、代码、模型、BOM 和验收记录。
✓ 异常不误动作✓ 事件有时间和结果✓ 交付包版本一致
停止条件：本流程仅用于教学与受控原型，不替代安防产品认证。

故障定位

现象常见原因建议动作
能预览但识别结果不稳定曝光、分辨率、阈值、模型输入或固件版本不一致固定光照和输入尺寸，从颜色/二维码基线逐项排除，不直接更换整套硬件。

验收与归档

  • 固件和板型已锁定
  • 相机显示连续运行
  • 三个实验可复现
  • 输出边界与资料包完整

建议随订单保存：板卡/PCB 版本、固件与依赖版本、BOM 修订号、操作人、测试日期、原始日志、异常样本和最终结论，方便后续复现、维护与售后。
